Descrizione

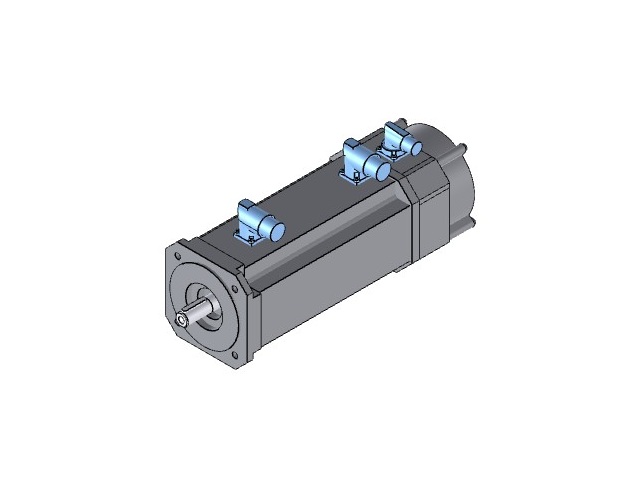

Servomotore asincrono si distingue per la notevole robustezza ed affidabilità.
Particolarmente indicato in quelle applicazioni che richiedono grande precisione e dimensioni minime.
Potenza nominale 2,2 kW
Velocità nominale 3410 r/min
Coppia nominale 6,3 Nm
Tensione nominale 390 V
Corrente nominale 6 A
Frequenza nominale 120 HZ
Fattore di potenza 0,75
Ciclo di funzionamento S1
Tipo di montaggio motore B5
Flangia FF130 (A160)
Albero motore dxl 19×40 con chiavetta
Tipo di raccordo Connettore ICN M23 6 poli
Classe di isolamento F
Protezione motore PT1000
Protezione esterna IP54
Colore RAL 9005 = nero profondo m.
Prot.contro corr. superficie OKS-G (base)
Raffreddamento Servoventilatore
Conness. servoventilatore 1~ 230 V +-10%
Colleg. servoventilatore Connettore M17 1~
Esecuzione freno Freno a magneti permanenti
Tensione raccordo freno 24 V DC
Coppia di frenatura 11 Nm
Retroazione Resolver RS0
Connessione elettrica – feedba Connettore M23 12 poli cod. 0°
Messa in commercio US,CD cURus
Codice motore C86 1363
Momento d’inerzia 9,396 kgcm2
Targhetta 1. / 2. Etichetta adesiva/senza
Connessione elettrica – potenz T [2]
Pos. connettore servoventil. T [2]
Pos. connettore retroazione T [2]
Peso / Unità 12.900 KG
Contatta il nostro ufficio commerciale:
– per verificare la disponibilità di un servomotore Lenze MCA 13I34-RS0P1 nuovo con garanzia 12 mesi
– oppure per il servizio riparazione con garanzia 12 mesi
-Revisione motore e sostituzione cuscinetti, paraoli o pastiglie termiche
-Revisione apparato di ventilazione motore
-Sostituzione resolver
-Revisione ingranaggi e paraoli dell’eventuale riduttore accoppiato
-Riavvolgimento statore
-Trattamenti a forno degli statori
-Ricostruzioni sede cuscinetti
-Sostituzione cortechi
-Verniciatura a forno dello statore, rotore e avvolgimento
-Sostituzione connettori circolari di segnale e potenza
-Bilanciatura
-Regolazione/sostituzione freno
-Riverniciatura esterna
-Collaudo finale con servoinverter dedicato
Download: Manuale di installazione
